PN结如下图所示：在P型和N型半导体的交界面附近，由于N区的自由电子浓度大，于是带负电荷的自由电子会由N区向电子浓度低的P区扩散，扩散的结果使PN结中靠P区一侧带负电，靠N区一侧带正电，形成由N区指向P区的电场。即PN结内电场。内电场将阻碍多数载流子的继续扩散，又称为阻档层。下面分两种情况讨论PN结的导通特性。PN结加上正向电压将PN结的P区接电源正极，N区接电源负极，在正向电压作用下，PN结中的外电场和内电场方向相反，扩散运动和漂移运动的平衡被破坏，内电场被削弱，使空间电荷区变窄，多数载流子的扩散运动***超过了少数载流子的漂移运动，多数载流子很容易越过PN结，形成较大的正向电流，PN结呈现的电阻很小，因而处于导通状态。

高压稳压直流电源,直流程控电源,大功率可调直流稳压电源

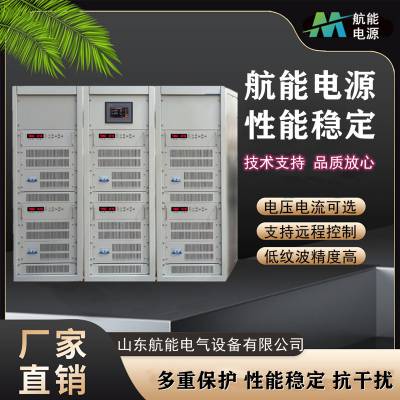

山东航能电气设备有限公司生产的HNZL系列开关式可编程直流电源是采用PWM技术的高
频开关式直流电源，模块化设计，采用的DSP数字控制技术，具有恒压、恒流、恒功率模
式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的、低纹波、
电压电流动态响应速度快，且达93%；与传统的可控硅电源相比较，高频开关式直流电
源具有体积小，重量轻，纹波小，功率因数高、稳定性好等优点，特别是高电压输出稳
定性尤其明显；产品主要于电子电力生产、蓄电池行业、PCB板制造行业及通讯、
PLC供电、机电老化试验、直流电机测试、自动测试系统整合、电池充电及模拟、混合
动力汽车与光伏逆变器测试研究单位、实验室对直流电源的需求，用于替代进口中大功
率直流电源产品。
【产品特点】
采用高速DSP进行PID运算,直接输出PWM,模块化设计，高功率密度、体积小、大大降低
故障率;
控制电路采用高速CPU,稳压精度高，纹波小;
采用16bit高速ADC,快速准确测量电压、电流值;
具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性;
具有过压、过流、过温、短路保护功能，在系统中，可设定过压(OVP),过流(OCP),并可
对数值进行修改;
具有9组记忆，可以将常用的参数(电压、电流)设定，方便使用时调用，一次可执行30组
不同电压、电流、功率、上升时间、运行时间设定，并可连续做999999次循环测试。运
行时间可以设定1ms;
提供嵌入式智能化PC机监控系统，具有RS232、(RS485)通讯接口;
数字式按键操作电压、电流、时间设定;
具有线压降补偿功能;
输入输出隔离;
恒压、恒流切换说明：在额定功率、电压及电流输出下，可自由组合所要的设定；输出
模式为恒定电压（CV)和恒定电流（CC）模式，输出模式取决于电源的输出电压、电流
的设定值和负载电阻的大小。如图所示：曲线1和曲线代表两个阻值不同的负载，当曲
线1和Iset相交，电源工作在CC模式，当曲线2Vset相交时，电源工作在Cv模式

产品应用
1、电机类：电动车电机、电动车控制器、直流马达测试老化调试等
2、电具类：LED/LCD测试及老化、节能灯泡测试及老化、灯具测试、钨丝气化等
3、汽车类：起动机、汽车空调、汽车电机控制器、车用灯光、点烟器、汽车影音测试及
老化等
4、电子器件类：电容器、电阻、继电器、晶体管、传感器等
5、显示器类：显示屏、液器屏、触摸屏、车载DVD、手机显示器等
6、电化学类：电解、电镀、阳极氧化、有色金属、污水处理等
7、类：飞机启动维修、设备的供电等
8、勘探类：石油设备及电法仪器的供电等
9、电源类：逆变器产品老化、变频器的维修检测等
10、电动工具类： 触点老化、线包测试、断路器脱扣试验等
11、新能源类：光伏逆变器测试、电动汽车电机测试、锂电池充电等
12、高端科研类：磁场供电、超导试验、离子加速器等；  【直流电源外控功能介绍】
该直流可调电源可以在输入端附加模拟量： 4-20MA,0-20mA, 0-5V,0-10V 等，内控时通
过电位器控制输出电压或者输出电流；外控时通过模拟量控制输出电压或者电流。内控
和外控通过开关切换。 也可选输出模拟量,输出模拟量直接接入PLC数控设备，做电源工
作状态远端监控信号
技术参数：
