从而控制外部两条独立的收发信号线RXD(P3.0)、TXD(P3.1)，同时发送、接收数据，实现全双工。串行口控制寄存器SCON(见表1)。表1SCON寄存器表中各位(从左至右为从高位到低位)含义如下。SM0和SM1：串行口工作方式控制位，其定义如表2所示。表2串行口工作方式控制位其中，fOSC为单片机的时钟频率;波特率指串行口每秒钟发送(或接收)的位数。SM2：多机通信控制位。该仅用于方式2和方式3的多机通信。掌握各类电气图的绘制特点各类电器图都有各自的绘制方法和绘制特点，掌握了这些特点，并利用他就能提高读图效率，进而自己也能设计和制图。大型的电气图纸往往不止一张，也不只是一种图，读图时应将各种有关的图纸联系起来，对照阅读。比如通过系统图，电路图早联系；通过接线图，布置图找位置；交错阅读收到事半功倍的效果。把电气图与土建图，管路图等对应起来阅读。电气施工往往与主体工程，土建工程以及其他工程，工艺管道，蒸汽管道，给排水管道，采暖通风管道，通信线路，机械设备等项安装工程配合进行。

直流800V转交流380V逆变电源电路-光伏逆变器

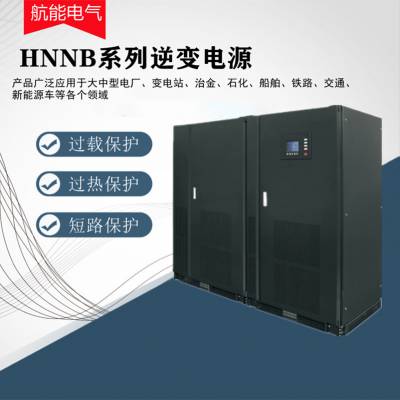

HNNB系列逆变电源主要特点

主电路采用美国INTEL公司微处理器、德国英飞凌公司IG模块、驱动保护为日本三菱机芯，输出部分采用隔离变压器，***

    采用SPWM脉宽调制技术，输出为稳频稳压、失真度低的纯净正弦波

    全桥电路结构，适用于任何负载

直流输入端采用***的反灌杂音技术，交流输入端采用多重滤波，消除市电电网的干扰，与其他共用直流屏的通讯设备互不干扰

交流旁路不间断切换

具有的电源保护方案和完善的自我检测和保护功能。在出现直流输入电压过低告警、输出过载告警、过热告警及短路时，电源将关闭逆变输出，故障排除后，手动复位电源正常工作；输入欠压保护故障消除后输出将自动恢复

     电路结构紧凑、效***、功能强

下图表示单极方式与双极方式的简图，即在1个主极上的绕线方式。单极方式时，两个绕组同时绕制，如上图所示，一个线圈的终端是另一个线圈始端，它们共用一点。单极式时，C端接电源正极、A端接电源负极，或C端接正、A端接负的两种激磁状态下，定子主极及其前端的齿会产生相反的极性。单极方式必须要注意，A端子与“杠A”端子如同时通电，主极的合成磁通互相抵消，只产生线圈的铜耗。下图表示单极和双极的两相驱动电路及其电压波形，两相式通常用两相激磁方式（通常两个相同时加激磁电压）。
RS-232C的信号线连接单端驱动单端接收2)RS-422A美国的EIC于1977年制定了串行通信标准RS-499，对RS-232C的电气特性作了改进，RS-422A是RS-499的子集。RS-422A采用平衡驱动、差分接收电路(见)，从根本上取消了信号地线。平衡驱动器相当于两个单端驱动器，其输入信号相同，两个输出信号互为反相信号，图中的小圆圈表示反相。外部输入的干扰信号是以共模方式出现的，两根传输线上的共模干扰信号相同，因接收器是差分输入，共模信号可以互相抵消。
